Кондиционер крышный БОКС

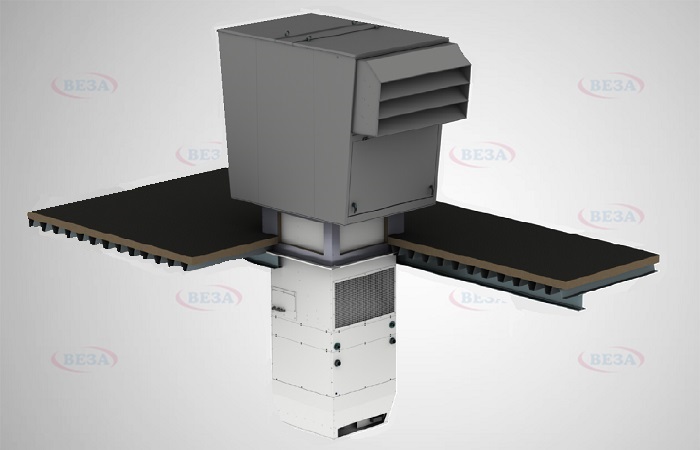

Кондиционер крышный БОКС — вентиляционный агрегат для размещения на кровле. Он включает внешний и внутренний блоки воздухоподготовки и подаёт обработанный воздух в рабочую зону без развитой сети воздуховодов.

Технические характеристики

Конструкция

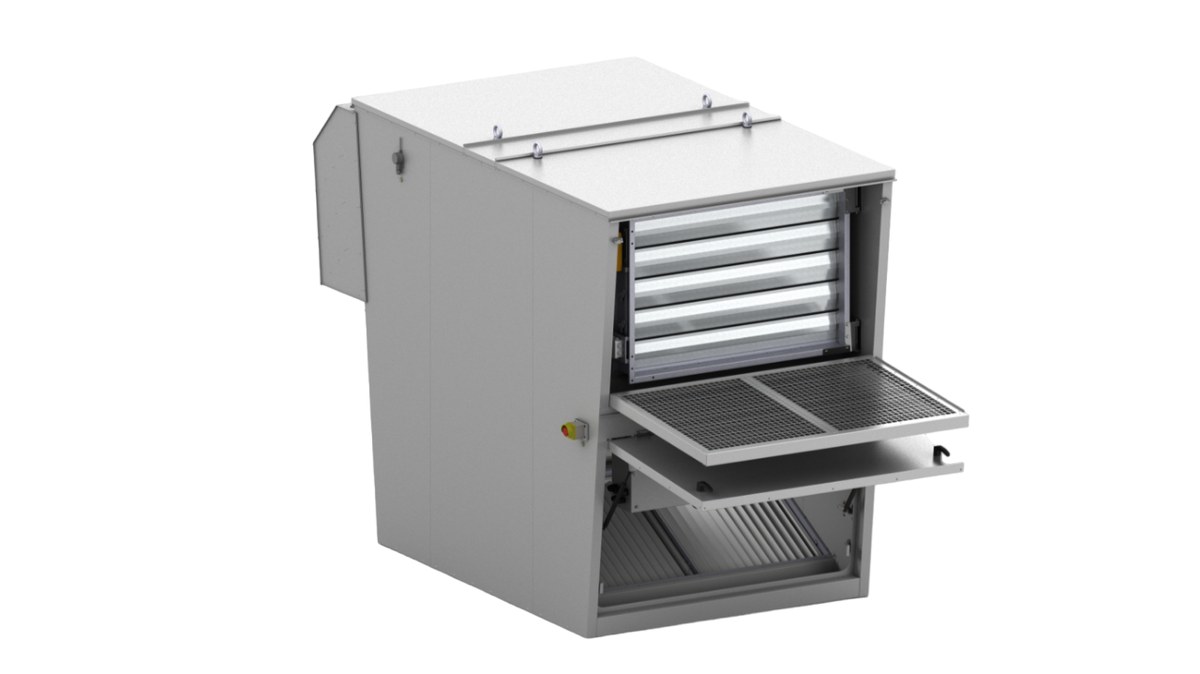

Агрегат выполнен в виде компактного моноблока с внешним и внутренним блоками воздухоподготовки. Небольшие размеры и низкая масса позволяют удобно перемещать и размещать его на кровле, а малое число монтажных компонентов упрощает монтаж всей установки в целом.

Кровельное монтажное основание может быть изготовлено заказчиком самостоятельно или включено в комплект поставки. Подача и забор воздуха выполняются вентиляторами с AC- или EC-двигателем, наружный блок оснащается ступенью фильтрации.

Принцип работы

Агрегат забирает наружный воздух, очищает и обрабатывает его и подаёт непосредственно в обслуживаемое помещение через проём в перекрытии. Встроенная система автоматического управления сокращает объём монтажных работ и управляет режимами агрегата без отдельного шкафа автоматики.

Исполнения и обозначения

Как подобрать

• Расход воздуха и требуемая тепловая или холодильная мощность
• Несущая способность кровли и место установки монтажного основания
• Тип двигателя вентиляторов: AC или EC
• Состав ступеней фильтрации и схема обработки воздуха
• Потребность в кровельном основании заводского изготовления

Монтаж и обслуживание

• Монтажное основание закрепляют и гидроизолируют до установки агрегата
• Агрегат поднимают на кровлю за штатные точки строповки
• Проём в перекрытии выполняют по заводскому чертежу основания
• Электропитание подводят к встроенному шкафу автоматики
• Для обслуживания на кровле предусматривают безопасный доступ и ограждение

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
