Вентилятор радиальный пристенный дымоудаления ВРП-С ДУ

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист ВРП-С ДУ (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Пристенный радиальный вентилятор дымоудаления ВРП-С со спиральным корпусом в теплоизолированном кожухе. Крепится к наружной стене здания и удаляет продукты горения при 400 °C или 600 °C в течение 2 часов.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Типрадиальный пристенный, спиральный корпус

Режим работыДУ — дымоудаление, ДУВ — совмещённый

Предел огнестойкости400 °C / 600 °C — 2 часа

Кожухсварной, теплоизолированный

Монтажна наружную стену здания

ИсполненияН, Ж, К1, К2, Вз, ВзК1, ВзК2

Конструкция

сварной корпус с защитным теплоизолированным кожухом
рабочее колесо с назад загнутыми лопатками
крепление к стене — не требует места в помещении и на кровле
асинхронный двигатель, вынесенный из потока
исполнение под наружную установку

Что это даёт

Не занимает кровлю и помещениеКрепится на фасад — решение для зданий, где кровля занята или её несущая способность ограничена.

Теплоизолированный кожухСнижает шум и защищает узлы вентилятора от осадков и перепадов температуры.

Работа при 400/600 °CДва часа работы в режиме дымоудаления по нормам противодымной защиты.

Совмещённый режим ДУВМожет использоваться и для общеобменной вытяжки.

Где применяется

противодымная вентиляция зданий с ограниченной площадью кровли
реконструкция: когда шахту нельзя вывести на кровлю
паркинги, производственные и общественные здания

Комплектация и принадлежности

виброизоляторы пружинные ДО и резиновые ВР
термостойкие гибкие вставки
клапан защитный факельный КЗФ
выходной диффузор (коллектор) ДВ
защитная сетка СЗ, козырёк КЗ, кожух двигателя КД
шкаф автоматики и управления для систем дымоудаления

Условия эксплуатации

Климатическое исполнение	У, УХЛ, Т — категория размещения 1, 2, 3 по ГОСТ 15150
Температура окружающей среды	от −45 °C до +40 °C (У); от −60 °C до +40 °C (УХЛ); от −10 °C до +50 °C (Т)
Перемещаемая среда	воздух и газовоздушные смеси, не агрессивные к углеродистой стали
Запылённость	не более 100 мг/м³, без липких и волокнистых материалов
Установка на улице	допускается при защите электродвигателя кожухом КД

Чертежи и схемы

Общий вид — Вентилятор радиальный пристенный дымоудаления ВРП-С ДУ — Общий вид

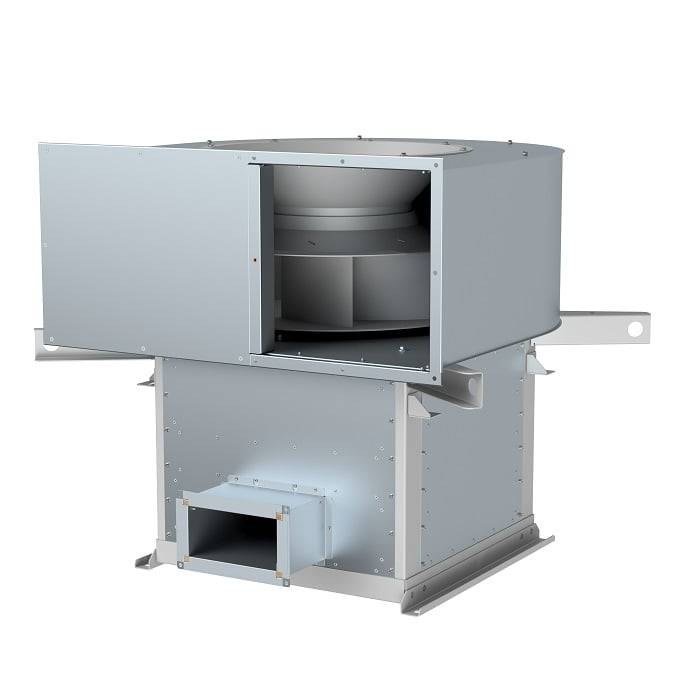

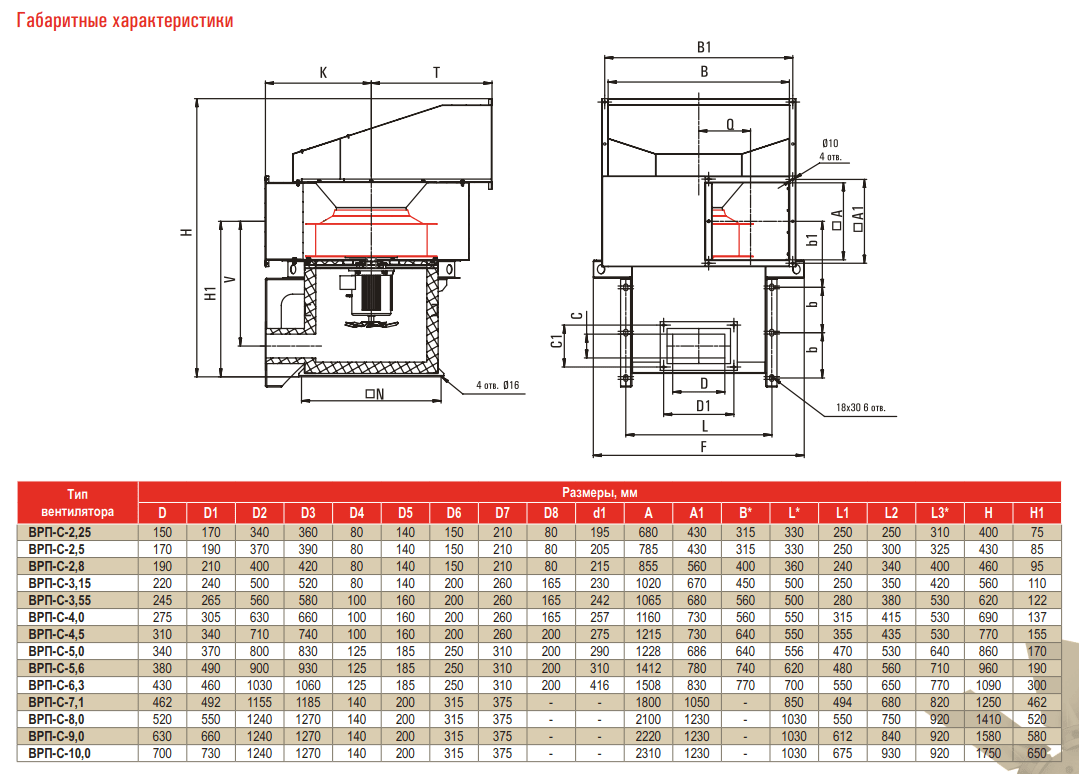

Габаритная схема — Вентилятор радиальный пристенный дымоудаления ВРП-С ДУ — Габаритная схема

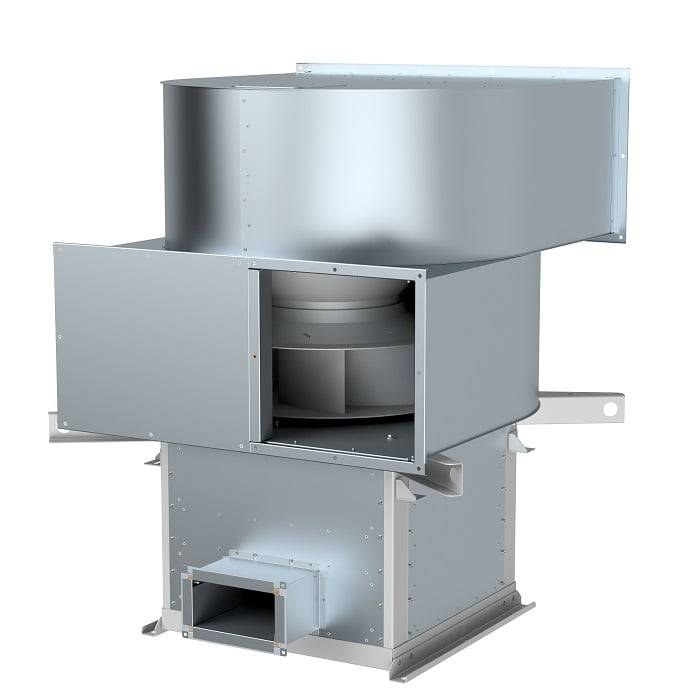

Узел крепления — Вентилятор радиальный пристенный дымоудаления ВРП-С ДУ — Узел крепления

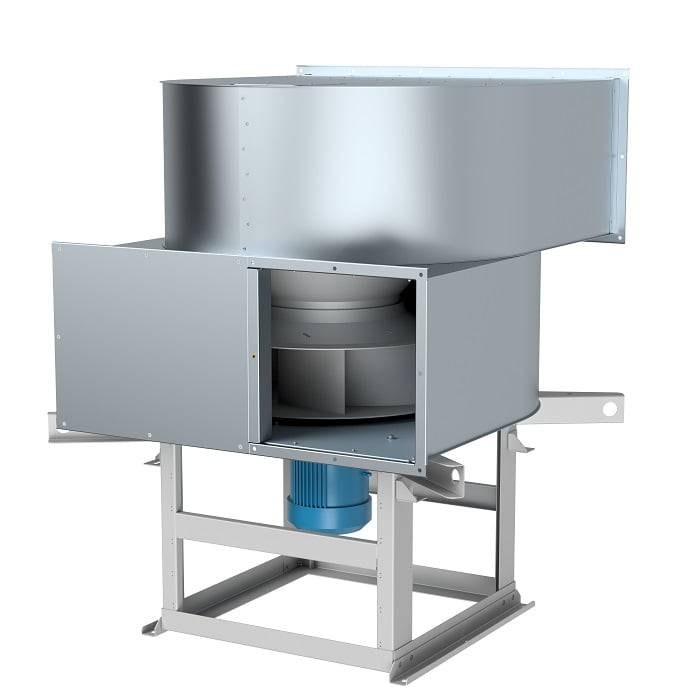

Схема монтажа — Вентилятор радиальный пристенный дымоудаления ВРП-С ДУ — Схема монтажа

Чертёж 5 — Вентилятор радиальный пристенный дымоудаления ВРП-С ДУ — Чертёж 5

Важно знать

Вентиляторы дымоудаления не предназначены для перемещения взрывоопасных газопаровоздушных смесей от технологических установок и сред с липкими или волокнистыми включениями.

Режим и предел огнестойкости (400 °C / 600 °C, 2 часа) выбирают по проекту противодымной вентиляции — от этого зависят исполнение двигателя и комплектация.

Типоразмер, режим (ДУ или ДУВ), исполнение по назначению и комплектацию подбираем по вашему проекту: пришлите расход, давление и требования по огнестойкости — рассчитаем и подготовим предложение.
