Нерегулируемая решетка с Y-образными жалюзи ННРБ с БРВБ

Нерегулируемая решётка с клапаном расхода воздуха ННРБ используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов, где необходимо регулирование объема подаваемого воздуха. Решётка имеет рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под углом 0˚ относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

Особенности и комплектация

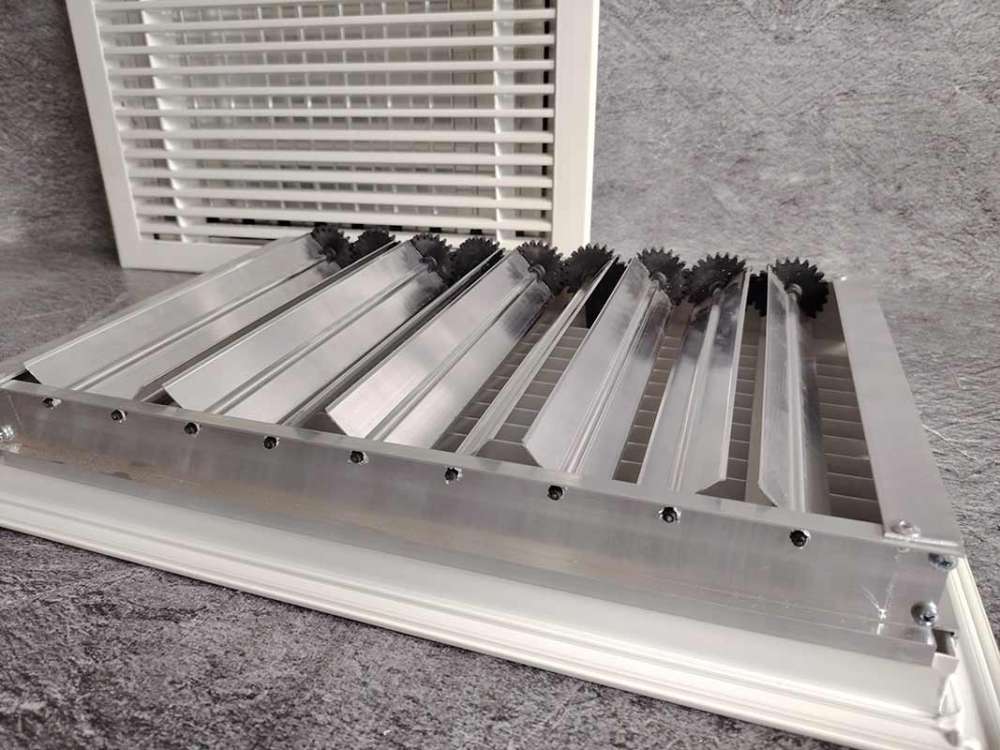

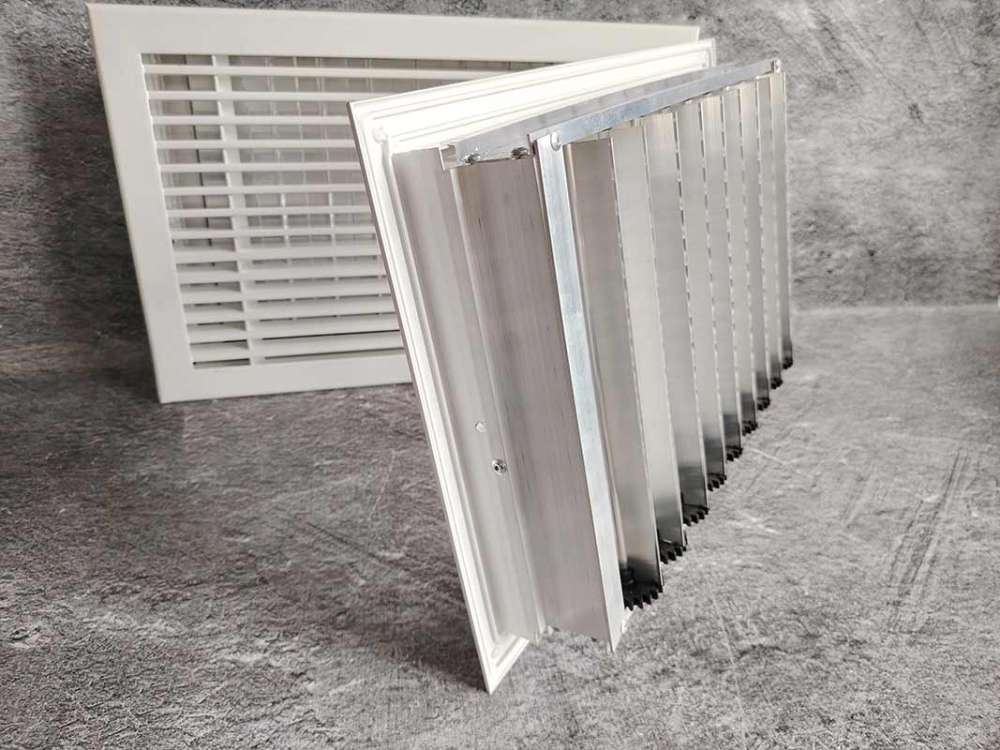

• С тыльной части решётки установлен клапан расхода воздуха (БРВ).
• БРВ представляет собой рамку с установленными в неё лопатками.
• Положение лопаток регулируется при помощи ручки.
• Изменение положения лопаток позволяет изменять площадь свободного сечения решётки, тем самым регулируя объем подаваемого воздуха.
• По дополнительному запросу решётки ННРБ могут быть оснащены отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения.
• Предусмотрена возможность комплектации адаптером для присоединения к воздуховоду.

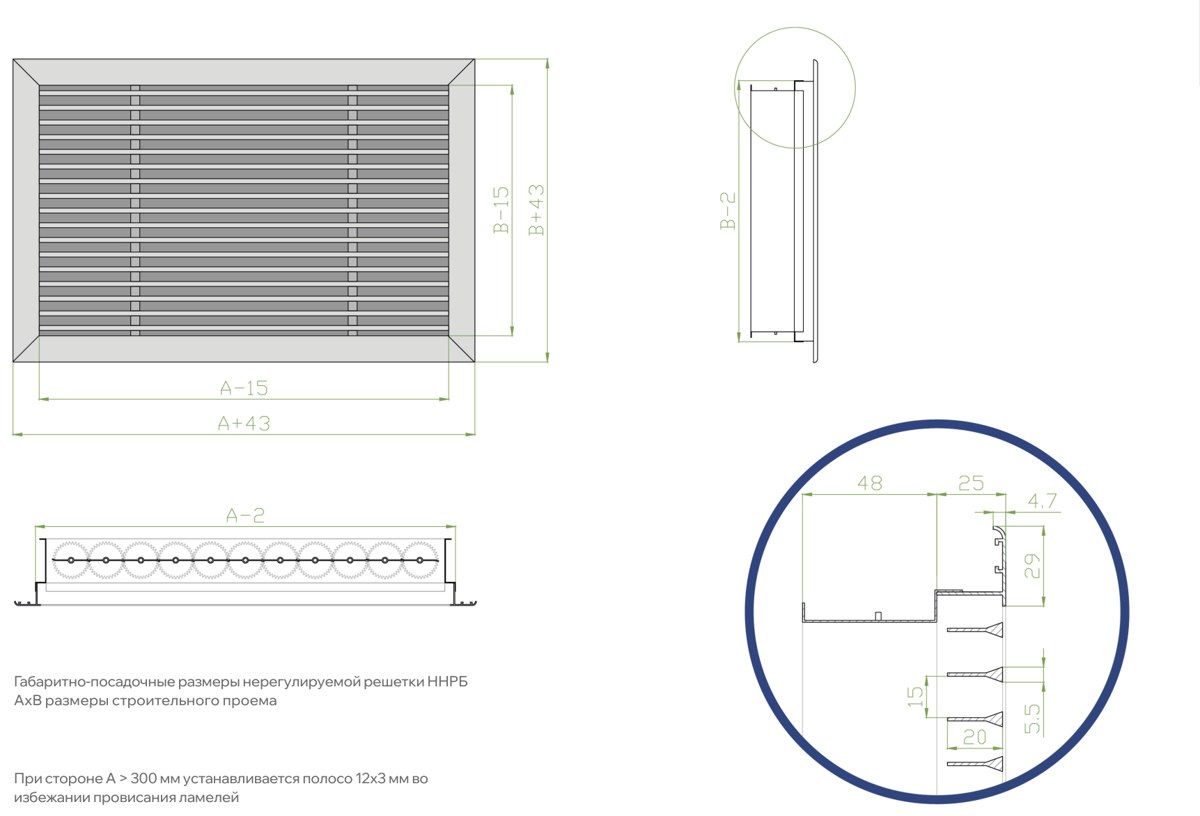

Габаритно-посадочные размеры

Размеры А×В даны относительно строительного проёма. При стороне А > 300 мм устанавливается полоса 12×3 мм во избежание провисания ламелей.
