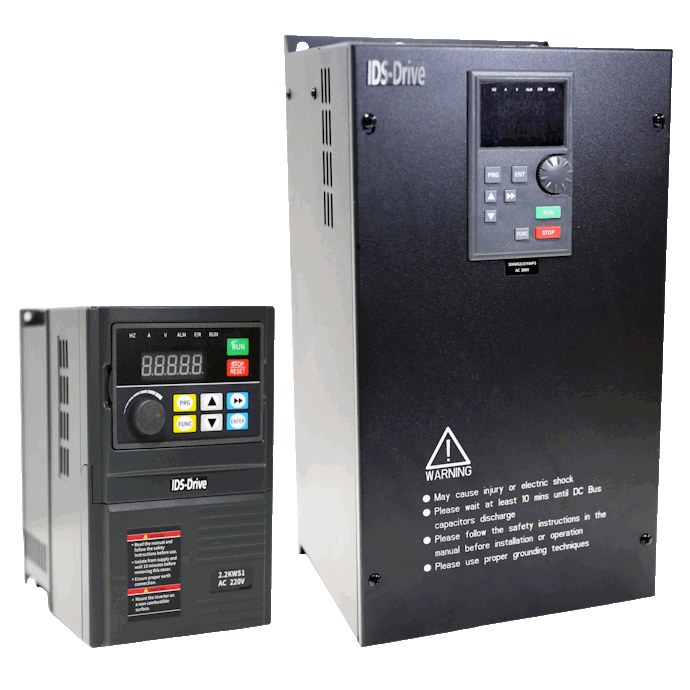

Преобразователь частоты IDS-Drive N751T4VB, 0,75 кВт, 380 В
⚙️ Подбор и заказ
Характеристики
Описание
Преобразователь частоты IDS-Drive N751T4VB, 0,75 кВт, 380 В — преобразователь частоты IDS-Drive серии N-VB (N-Vector). Мощность двигателя 0,75 кВт, питание 3×380 В. Оригинал бренда IDS-Drive (компания ИПС, Москва), цена 17 200 ₽, отгрузка со склада и доставка по России.
О серии N-VB (N-Vector)
Компактный универсальный частотный преобразователь IDS-Drive серии «N-Vector» - представляет собой высокопроизводительное устройство с векторным управлением, которое обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, V/F управление. Продвинутый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах. Предназначен для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Богатый функционал управления электродвигателем этой серии позволит удовлетворить все современные требования к управлению электроприводом. Серии N-Vector делятся по напряжению на два класса: 220В и 380В. Соответствующий диапазон мощност
Технические данные серии
| Выход | Выходное напряжение 0~220/380 или заданное напряжение | ||
|---|---|---|---|
| Выходная частота | Низкочастотный режим: 0,00 Гц~500,00 Гц Высокочастотный режим: 0,0 Гц ~ 3200,0 Гц | ||
| Несущая частота | 8 кГц - 160кГц (регулируемое в зависимости от загрузки) | ||
| Перегрузочная способность | 150% - 1 минута | ||
| Вход | Напряжение питания/частота | Однофазное: 220В, 50/60 Гц Трёхфазное: 380В, 50/60 Гц | |
| Диапазон напряжения питания | Однофазное: 220 В±15%, разрешенный диапазон: AC 187В~253В Трёхфазное: 380 В±15%, разрешенный диапазон: AC 323В ~ 437В | ||
| Диапазон колебаний частоты | ±5% | ||
| Характеристики регулирования | Настройки разрешения частоты | цифровая установка | 0,01 Гц |
| аналоговая установка | Макс. частота х 0,025% | ||
| Режим управления | V/F контроль, векторное управление без обратной связи (SVC). Замкнутое векторное управление (FVC) | ||
| Пусковой вращающий момент | SVC | 0,25 Гц / 150% номинальный вращающий момент | |
| FVC | 0 Гц / 180% номинальный вращающий момент | ||
| Диапазон регулирования скорости | SVC | 1:200 | |
| FVC | 1:1000 | ||
| Форсированный момент | Повышение вращающего момента на 0,0%~30,0% | ||
| Кривая V/F | Всего 4 типа: линейный тип, многоточечный тип, полное разделение V/F, полуразделение V/F | ||
| Ограничение волнового тока | В режиме V/F для достижения быстрого отклика и обеспечения нормальной работы инвертора | ||
| Кривая разгона и кривая замедления | Способ ускорения и замедления кривой прямой или S - кривой; 4 вида ускорения и замедления скорости, диапазон ускорения и замедления скорости от 0,1с до 6500,0с | ||
| Автоматическая регулировка напряжения | Автоматически поддерживает постоянное выходное напряжение при изменении напряжения сети | ||
| Торможение постоянным током | Частота торможения: 0,00 Гц~ максимальная частота Ток торможения: 0,0%~100,0% Время торможения: 0,0с - 100,0с | ||
| Точечное управление | Диапазон частот: 0,00 Гц~50,00 Гц Время ускорения и замедления: 0,1 с~6500,0 с | ||
| PLC и многоступенчатная скорость | Встроенный PLC, работающий не более 16 ступенчатой скорости | ||
| Контроль потери скорости, перенапряжения и перегрузки | Автоматически ограничивать ток и напряжение при эксплуатации во избежание отключения ПЧ | ||
| Ограничение и управление вращающим моментом | Автоматическое ограничение тока вращающего момента, осуществление контроля вращающего момента в векторном режиме | ||
| Управляющие входные и выходные сигналы | Режим управления | Источник команд. Позволяет переключаться между различными способами: панель управления (клавиатура и дисплей), управление через терминал ввода/вывода и последовательный порт. | |
| Основной канал настройки опорной частоты | Позволяет использовать различные методы переключения между каналами настройки опорной частоты: цифровая настройка, аналоговое задание напряжения, аналоговое задание тока, импульсное задание (опционально), задание по связи RS485. | ||
| Аналоговые входы | Вход потенциометра клавиатуры от 0 до 5 В Шесть цифровых входных клемм (X), одна из которых поддерживает высокоскоростной импульсный вход до 50 кГц (опционально). Два аналоговых входных входа (AI), один из которых поддерживает только входное напряжение от 0 до 10 В, а другой — входное напряжение от 0 до 10 В и ток от 4 до 20 мА. | ||
| Выходные клеммы | Один выход с открытым коллектором (высокочастотный импульсный (опционально)) для прямоугольного сигнала Один релейный выход Один дополнительный аналоговый выход | ||
| Интерфейс связи | Последовательный порт RS485 - ModBus | ||
| Функции защиты | Перегрузка по току, перенапряжение, пониженное напряжение, неисправность модуля, электрическое тепловое реле, перегрев, короткое замыкание, неисправная фаза входа и выхода, неисправность настройки параметров двигателя, неисправность внутренней памяти и т. д. | ||
| Дисплей | Пятизначный цифровой дисплей (LED) и индикатор состояния | Настройка параметров: Отображение номера и значения параметра. | Код функции, данные, статус |
| Отображение рабочего состояния: Отображение рабочей частоты, тока и т. д. | |||
| Индикация неисправности: отображение кода неисправности. | |||
| Окружающая среда | Место установки | Устанавливайте инвертор в помещении, защищенном от прямых солнечных лучей, пыли, едких или горючих газов. На высоте более 1000 м он должен работать с пониженной мощностью. | |
| Температура окружающей среды | от -10°C до +40°C (при температуре окружающей среды от 40°C до 50°C используйте ПЧ с пониженной мощностью) | ||
| Окружающая влажность | Относительная влажность от 20% до 95%, без конденсата | ||
| Рабочая температура | от –10°С до +50°С | ||
| Вибрация | На более 0,5g | ||
| Температура хранения | –25 °C до +65 °C | ||
| Способ установки | Настенный, шкафной | ||
| Степень защиты | IP20 | ||
| Метод охлаждения | Воздушное охлаждение с управлением вентилятором |
Характеристики
| Серия | N-VB (N-Vector) |
| Мощность двигателя, кВт | 0,75 |
| Напряжение питания | 3×380 В |
| Управление | векторное (SVC) и V/F |
| Интерфейс | Modbus RTU (RS-485) |
| Перегрузочная способность | 150 % в течение 60 с |
| ПИД-регулятор | встроенный |
| Модификация | N751T4VB-150% |
| Бренд | IDS-Drive (компания ИПС, Россия) |
Где применяется
- приточные и вытяжные вентиляторы, дымососы
- насосные станции и системы водоснабжения
- конвейеры, экструдеры, миксеры, станки
- климатическое оборудование и шкафы управления
Как подобрать
- Мощность и ток преобразователя — не ниже номинала двигателя; для насосов и вентиляторов с запасом 10–15 %.
- Питание: 1×220 В (модели T2) или 3×380 В (модели T4) — по сети объекта.
- Серия по задаче: N и Z-NK — универсальные компактные, N-NK/Z-NK — с Modbus, N-VB и M-вектор — векторное управление для динамичных нагрузок, MD/MZ — бюджетные малой мощности, M — общепромышленные до 630 кВт.
- Для вентиляции пригодится встроенный ПИД-регулятор и управление по Modbus от контроллера; пульт съёмный.
Руководство по эксплуатации серии на русском языке — в документах к карточке. Настройка, подключение по Modbus, коды ошибок — в руководстве; поможем с пусконаладкой по телефону.
