Клапан противопожарный КПС 2-м

Клапан КПС 2-м

Функциональное назначение:

• НО - нормально открытый;
• НЗ - нормально закрытый

Тип привода:

• ТЗ - пружинный с тепловым замком;
• ТЗ(М) - пружинный с тепловым замком и микропереключателями;
• МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
• МВ(24/220)Т - электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством;
• ЭМ(24/220) - электромагнитный привод, с напряжением питания 24/220В.

Тип сечения:

• прямоугольное (квадратное);
• круглое

Дополнительные опции:

• K - наличие клеммной колодки (для MB...,MS...);
• (ф) - фланцевое соединение (для клапана круглого сечения);
• с ТРУ 72 град - наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MB...,MS...).

Предел огнестойкости клапана КПС-2м:

• в режиме нормального открытого (огнезадерживающего) клапана - EI120;
• в режиме нормального закрытого (дымового) клапана - E 120,EI 120.

Противопожарный клапан систем вентиляции зданий и сооружений КПС-2м (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013. Вид климатического исполнения и категория размещения:

• У3 по ГОСТ 15150-69
• предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

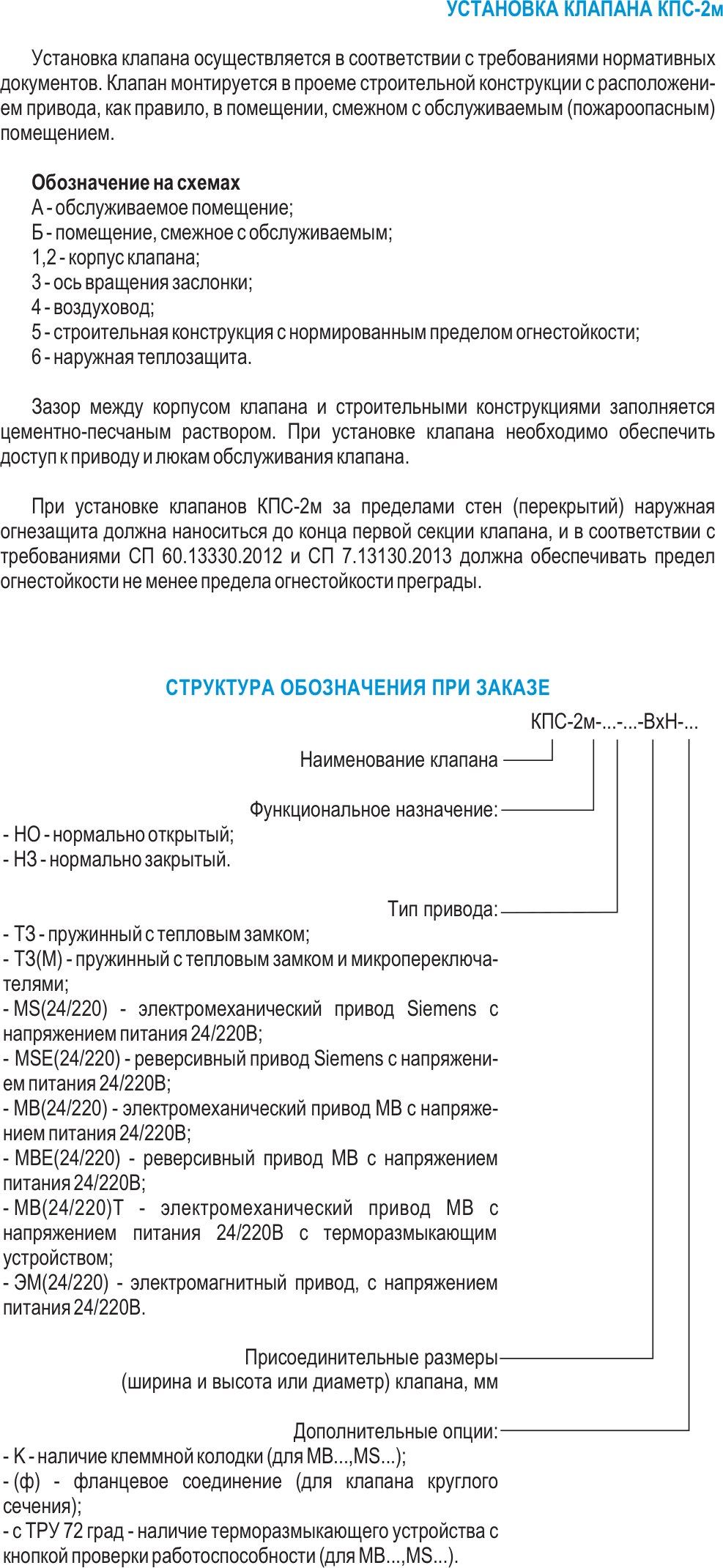

Особенности монтажа

Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапанов

Клапан изготовлен из оцинкованной стали. Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
